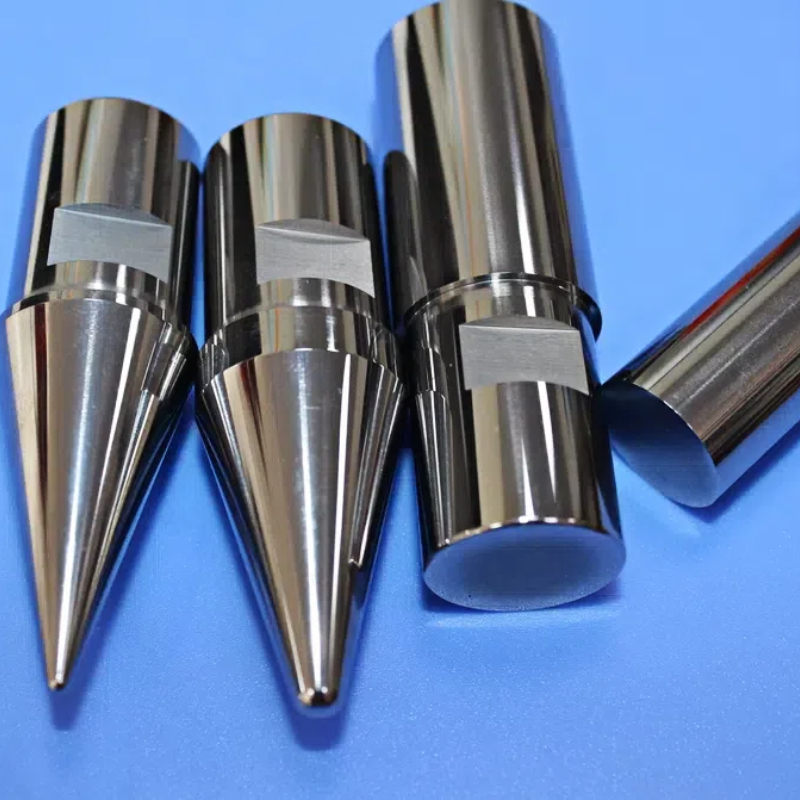

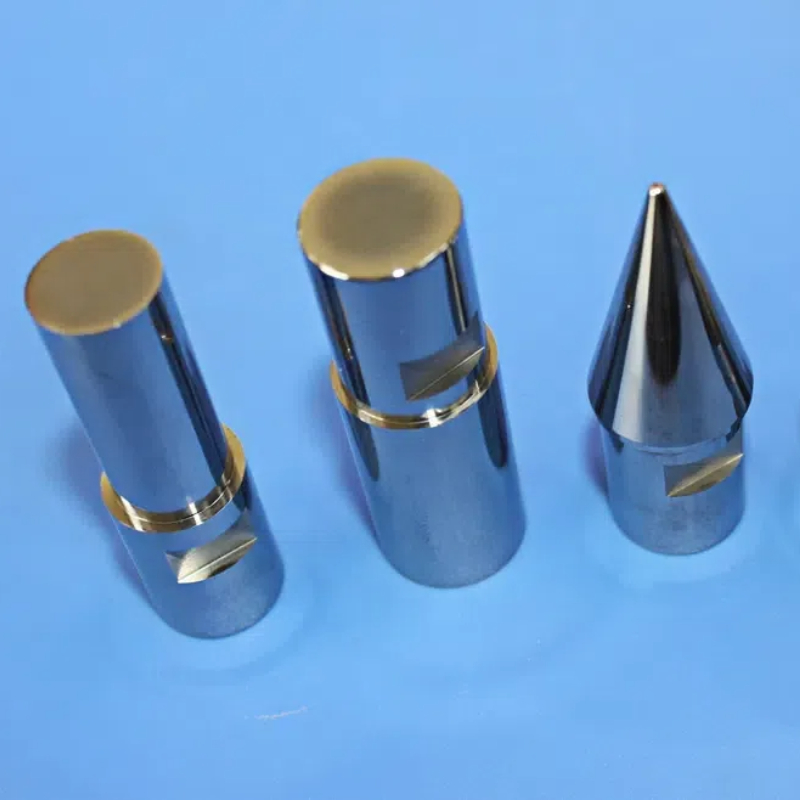

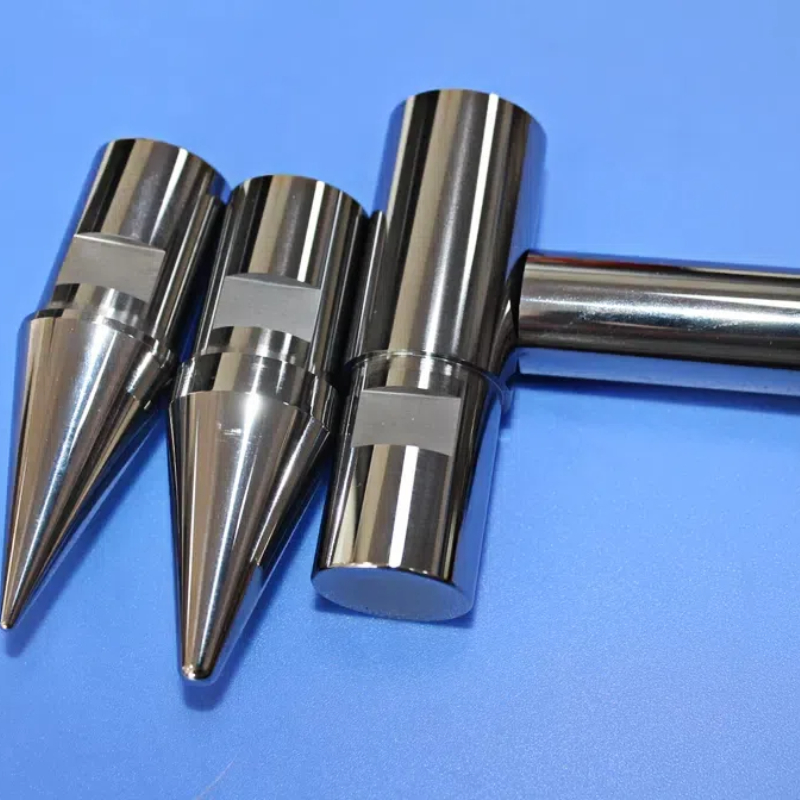

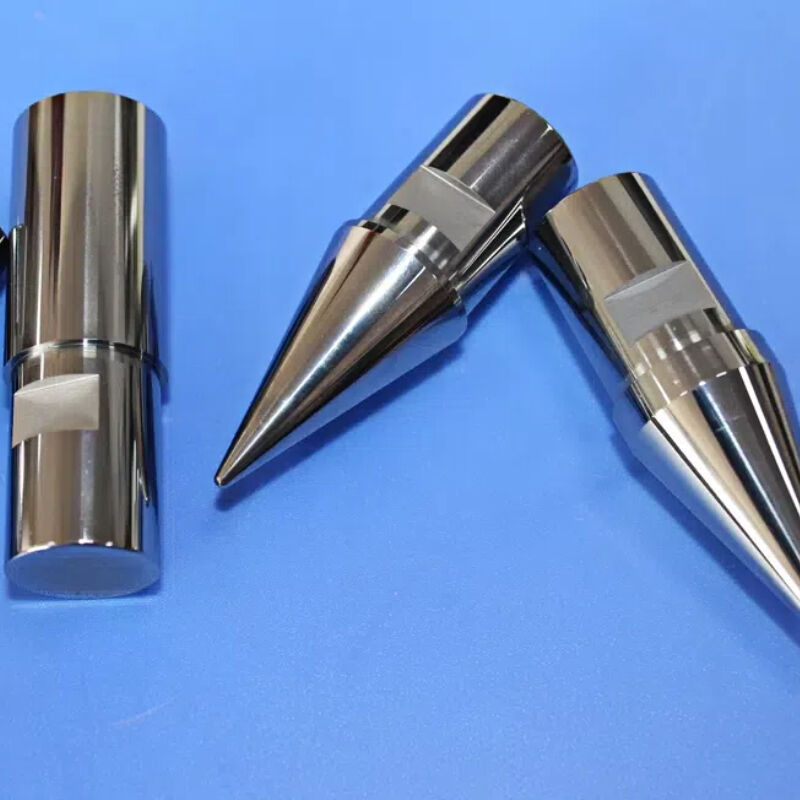

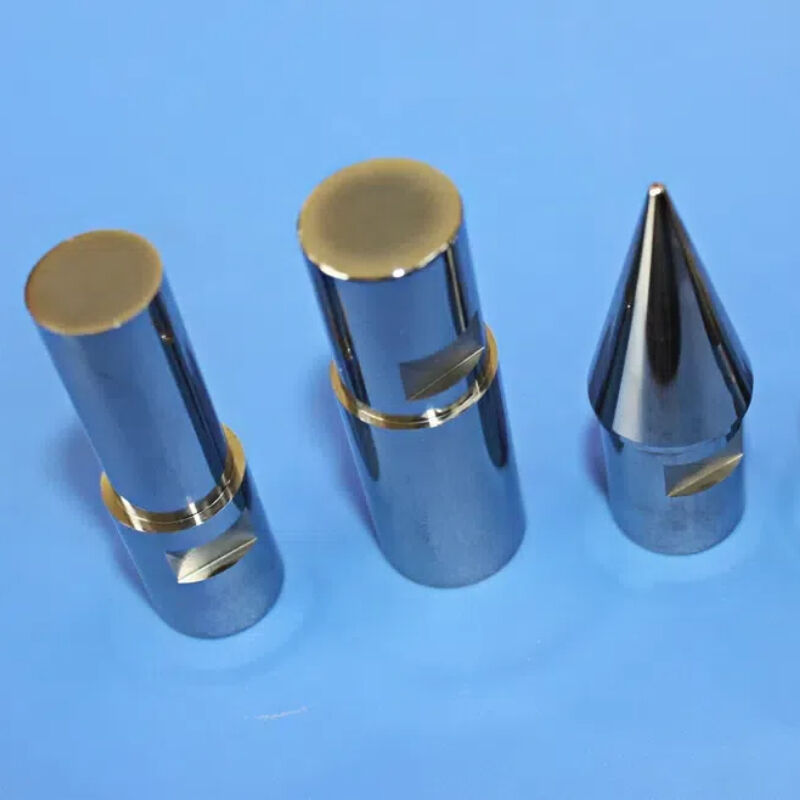

T şekilli ve R şekilli soğuk başlık için yüksek darbe direnci olan YG15 Tungsten Karbid Punch

Soğuk başlık, ağır damgalama ve dövme işlemlerinde, zımba, milyonlarca döngü boyunca hassas boyutsal doğruluğu korurken aşırı mekanik gerilmelere (tekrarlanan darbe yükleri, yüksek basınç kuvvetleri ve aşındırıcı aşınma) dayanmalıdır. Geleneksel takım çeliği zımbalar çatlama, deformasyon veya aşınma nedeniyle erken arızalandığında, duruş süresi ve verimlilik kaybı maliyeti anında ve önemli olur.

YG15 Tungsten Karbür T-Şekilli ve R-Şekilli Zımbalarımız, özellikle bu zorlu yüksek darbeli uygulamalar için tasarlanmıştır. Üstün mukavemet, tokluk ve aşınma direncinin olağanüstü kombinasyonuyla tanınan yüksek kobaltlı (%15 Co) bir tungsten karbür sınıfı olan birinci sınıf YG15 sert metalden üretilen bu zımbalar, en zorlu soğuk başlık, damgalama ve dövme işlemleri için gereken dayanıklılığı ve güvenilirliği sunar.

T-şekilli zımba ve R-şekilli zımba, belirli şekillendirme uygulamaları için tasarlanmış özel takım geometrileridir. Farklı profilleri, standart silindirik zımbaların gerekli geometriyi elde edemediği veya uygulanan gerilmelere dayanamadığı çok aşamalı soğuk başlık ve progresif damgalama işlemlerinde hassas malzeme yer değiştirmesini ve parça oluşumunu sağlar.

YG15, yaklaşık %85 tungsten karbür (WC) ve %15 kobalt (Co) bağlayıcıdan oluşan bir tungsten-kobalt (WC-Co) sert metal sınıfıdır. Bu bileşim, yüksek gerilmeli şekillendirme aletleri için tercih edilen malzeme olmasını sağlayan benzersiz bir özellik dengesi sunar:

• Üstün Darbe Direnci: %15 kobalt bağlayıcı içeriği, YG15'e YG6 veya YG8 gibi daha düşük kobaltlı sınıflara göre önemli ölçüde daha yüksek tokluk sağlar. Bu, büyük gerilme ve önemli darbe yükleri içeren uygulamalar için idealdir.
• Yük Altında Yüksek Mukavemet: YG15, soğuk başlık ve ağır damgalama işlemlerinde karşılaşılan aşırı basınçlar altında yapısal bütünlüğünü koruyarak mükemmel basınç mukavemeti ve eğilme mukavemeti sergiler.
• İyi Aşınma Direnci: YG15'in aşınma direnci YG8'den biraz daha düşük olsa da, üstün mukavemeti ve tokluğu, darbe direncinin birincil gereksinim olduğu uygulamalar için daha iyi bir seçim olmasını sağlar.
• Zorlu Uygulamalarda Kanıtlanmış: YG15, büyük gerilme altındaki delme, damgalama ve dövme aletleri ile yüksek sıkıştırma oranları altında çelik boru ve çubuk çekme kalıpları için yaygın olarak kullanılır. Ayrıca motor ve elektronik progresif kalıp zımbaları ve kalıpları için de uygundur.
• Maliyet Etkin Performans: YG15, performans ve maliyet arasında mükemmel bir denge sunarak, takım ömrünün doğrudan karlılığı etkilediği yüksek hacimli üretim ortamları için tercih edilen sınıftır.

T-şekilli zımba, belirli soğuk başlık ve şekillendirme uygulamaları için tasarlanmış, daha geniş bir başlık bölümü ve daha dar bir gövdeye sahip belirgin bir T-profiline sahiptir.

• T-şekilli bağlantı elemanlarının soğuk başlığı: T-baş konfigürasyonlarına sahip cıvatalar, vidalar ve diğer bağlantı elemanları
• Çok aşamalı soğuk şekillendirme: T-profilinin hassas malzeme yer değiştirmesini sağladığı progresif şekillendirme işlemleri
• Dökme malzeme şekillendirme: Önemli malzeme akışı ve deformasyon gerektiren uygulamalar
• Progresif kalıp damgalama: T-şeklinin geliştirilmiş kılavuzluk ve hizalama sağladığı yerler

R-şekilli zımba, şekillendirme işlemleri sırasında pürüzsüz malzeme akışı ve azaltılmış gerilme yoğunlukları sağlayan yuvarlatılmış veya kavisli bir şekillendirme yüzeyine sahiptir.

• Radyus şekillendirme: Şekillendirilmiş parçalarda kavisli veya yuvarlatılmış özellikler oluşturma
• Azaltılmış gerilme yoğunluğu: R-profil, şekillendirme kuvvetlerini daha eşit dağıtarak malzeme çatlaması veya zımba kırılması riskini azaltır
• Pürüzsüz malzeme akışı: Yuvarlatılmış yüzey, soğuk başlık sırasında tutarlı malzeme yer değiştirmesini teşvik eder
• Geliştirilmiş yüzey kalitesi: R-profil, ikincil bitirme işlemlerini azaltan veya ortadan kaldıran daha pürüzsüz şekillendirilmiş yüzeyler üretir

Birçok soğuk başlık uygulamasında, T-şekilli ve R-şekilli zımbalar, çok istasyonlu şekillendirme sistemlerinde birlikte kullanılır. T-zımba, ilk malzeme yer değiştirmesini ve başlık şekillendirmesini gerçekleştirirken, R-zımba pürüzsüz yuvarlatılmış geçişlerle son şekillendirmeyi sağlar. Bu sıralı yaklaşım, karmaşık bağlantı elemanı geometrilerinin yüksek hassasiyet ve tutarlılıkla üretimini mümkün kılar.

• Malzeme Sertifikası: Bileşim, yoğunluk, sertlik ve TRS'yi doğrulayan parti kayıtlarıyla tam izlenebilirlik
• Boyutsal Doğrulama: Kritik boyutların %100 muayenesi (çap, uzunluk, profil geometrisi, eş merkezlilik)
• Yüzey Kalitesi Ölçümü: Profilometre ve beyaz ışık interferometresi doğrulaması
• Sertlik Testi: Zımba boyunca doğrulanmış homojenlik
• ISO 9001:2015 Sertifikalı: Kalite yönetim sistemleri tutarlı ürün kalitesi sağlar

T-şekilli zımbalar, T-baş konfigürasyonlarına sahip bağlantı elemanları ve bileşenler oluşturmak için soğuk başlık ve şekillendirme işlemlerinde kullanılır. Ayrıca T-profilinin geliştirilmiş kılavuzluk ve hizalama sağladığı progresif kalıp damgalama işlemlerinde de kullanılırlar.

R-şekilli zımbalar, pürüzsüz malzeme akışı sağlayan, gerilme yoğunluklarını azaltan ve şekillendirilmiş parçalarda geliştirilmiş yüzey kalitesi üreten yuvarlatılmış bir şekillendirme yüzeyine sahiptir. Yaygın olarak kavisli veya yuvarlatılmış özelliklerin gerekli olduğu soğuk başlık ve şekillendirme işlemlerinde kullanılırlar.

Evet. Özel T-profilleri, R-profilleri ve diğer özel geometriler dahil olmak üzere zımbaları tam spesifikasyonlarınıza göre üretiyoruz. Hızlı bir fiyat teklifi için lütfen çiziminizi veya gereksinimlerinizi sağlayın.
