Ana sayfa ÜrünlerTungsten Karbür PunchYüksek Sertlik ≥ 90.5 HRA ve Aynaya Benzer Yüzey Kabalığı Ra ≤ 0.05 μm'li Ultra ince tanelerli Tungsten Karbür Kesme

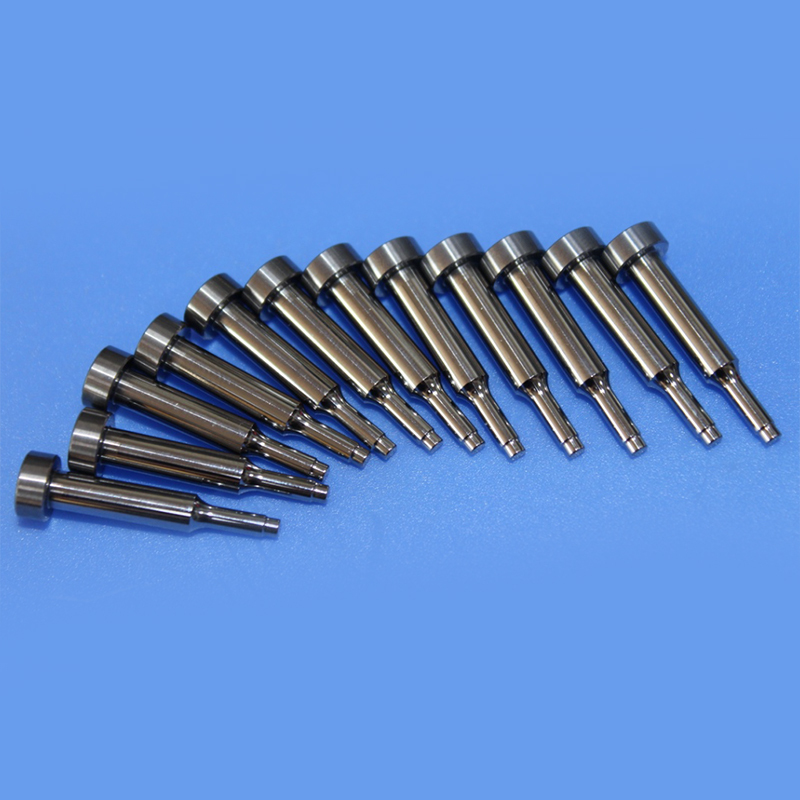

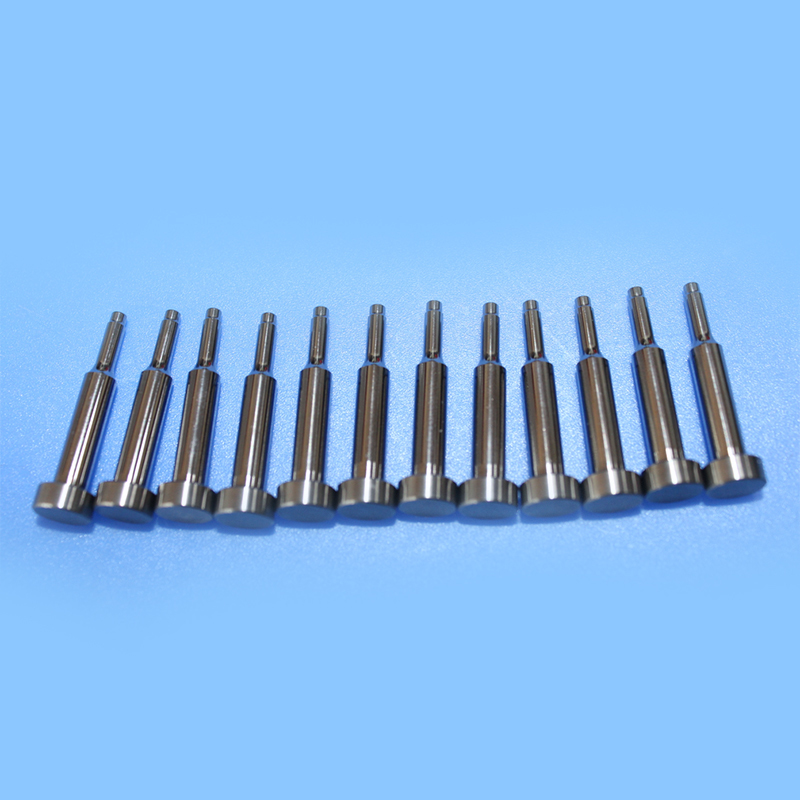

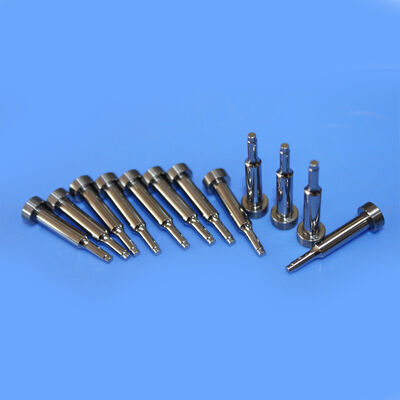

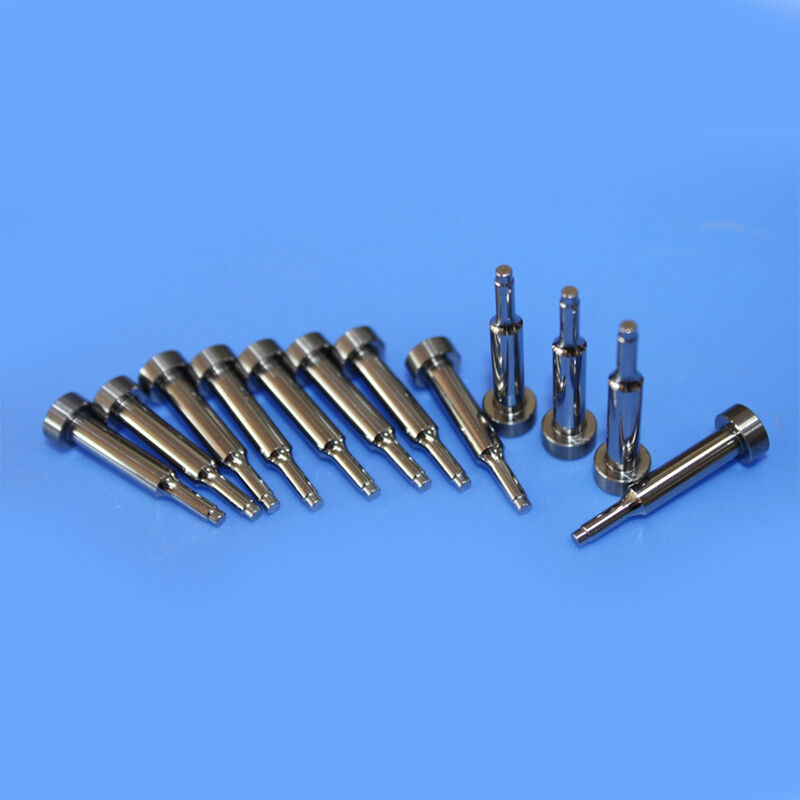

Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm
Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm Ultra-Fine Grain Tungsten Carbide Precision Punch with High Hardness ≥ 90.5 HRA and Mirror-Like Surface Roughness Ra ≤ 0.05 μm

Yüksek Sertlik ≥ 90.5 HRA ve Aynaya Benzer Yüzey Kabalığı Ra ≤ 0.05 μm'li Ultra ince tanelerli Tungsten Karbür Kesme

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Sanxin
Sertifika: ISO9001
Model numarası: SX-2272
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 adet
Fiyat: pazarlık edilebilir
Ödeme koşulları: L/C,T/T
Yetenek temini: 10000 adet/ay
Şimdi başvurun
  • Detay Bilgi
  • Ürün Açıklaması

Detay Bilgi
Oranı giymek: 0,1 mm³/MJ'den az Özellikler: Mükemmel Aşınma ve Korozyon Direnci
Özel şekiller: Talep üzerine mevcuttur Özellik: Gelişmiş dayanıklılık
Darbe Dayanımı: Harika Manyetik özellikler: Manyetik olmayan mevcut
Erime Noktası: 2.870 ° C Çekme mukavemeti: 1.900MPa
Karbür İşleme: Yüksek Dayanıklılık Alaşım Spesifikasyonu: YG6/YG8/YG10X/YG20C
Vurgulamak:

Ultra ince tanelerli volfram karbür yumruğu

,

Yüksek sertlikli volfram karbür yumruğu

,

Ayna benzeri yüzey tungsten karbid yumruğu

Ürün Açıklaması

Tungsten Karbür Hassas Zımba
Ürüne Genel Bakış

Bu tungsten karbür (semente karbür) mikro hassas zımbanın gövde çapıΦ 1,95 mmve uç yarıçapıR0,2 mm. Mikro delik açma, hassas kademeli şekillendirme ve yüksek hızlı delme uygulamaları için tasarlanan bu ürün, uzun servis ömrü ve katı boyutsal tutarlılık gerektiren progresif kalıplar, yüksek hızlı damgalama kalıpları ve toz metalurjisi kalıplama takımları için idealdir.

Malzeme ve Performans

%6-%10 kobalt bağlayıcılı ultra ince taneli tungsten karbürden (WC tane boyutu ≤ 0,5 μm) üretilir. Bu malzeme kombinasyonu şunları sağlar:yüksek sertlik (≥ 90,5 HRA)Veyüksek enine kopma mukavemeti (≥ 3000 MPa). Geleneksel yüksek hız çeliği zımbalarıyla (M2, ASP23) karşılaştırıldığında servis ömrü, özellikle paslanmaz çelik, silikon çelik ve bakır alaşımları gibi sert malzemeleri zımbalarken 5-10 kat daha uzundur.

Üretim Doğruluğu
  • 5 eksenli CNC hassas taşlama + ayna parlatma
  • Çap toleransı:± 0,002 mm(±0,001 mm'ye ulaşılabilir)
  • Yarıçap profili sapması:≤ ±0,003 mm
  • Yüzey pürüzlülüğü:Ra ≤ 0,05 mikron(ayna benzeri) - yapışmayı ve sürtünme ısısını azaltır
  • Eş merkezlilik ve silindiriklik:≤ 0,005 mm- hassas kılavuz burçlara uygun
Tipik Uygulamalar
Endüstri Özel Kullanım
Elektronik konektörler Terminal delikleri, kılavuz pimi delikleri
Hassas damgalama Paslanmaz çelik şimler, yaylar, kurşun çerçeveler
Toz metalurjisi Mikro basamaklar, tümsekler, boşluk detayları
Tıbbi cihazlar Mikro delik delme, kılavuz tüp oluşturma
Otomotiv parçaları Enjektör şimleri, sensör muhafazasındaki mikro delikler
Uygun Damgalama Malzemeleri
  • Paslanmaz çelik (SUS 304, 301, 430)
  • Silikon çeliği
  • Bakır alaşımları (berilyum bakır, pirinç)
  • Alüminyum folyo, nikel şerit
  • Mühendislik plastik levhaları
Paketleme ve İşaretleme
  • Bireysel plastik koruma tüpü + pas önleyici yağ
  • 10 adet/kutu, boyut, malzeme, parti numarası etikette yazılı
  • İsteğe bağlı 3D inceleme raporu (profil, yuvarlaklık, pürüzlülük dahil)
Teknik Özellikler
Parametre Kategorisi Öğe Standart / Aralık Tolerans / Açıklama
Boyutlu Gövde çapı D Φ1,95 mm ±0,002 mm (±0,001 mm'ye ulaşılabilir)
Uç yarıçapı R R0,2 mm ±0,005 mm
Toplam uzunluk L 30 - 80 mm (özel) ±0,05 mm
Giriş pahı (isteğe bağlı) C0.1 - C0.3 uç veya arka uç
Şaft çapı (omuzlu ise) çizim başına, tipik Φ3,0 / Φ4,0 ±0,005 mm
Malzeme Seviye YG6 / YG8 / YG10X / ultra ince aşınma veya dayanıklılık için seçilmiş
WC tane büyüklüğü 0,4 - 0,8 mikron ultra ince sınıf
Kobalt içeriği %6 / %8 / %10 daha yüksek = daha sert
Performans Karşılaştırması
Tungsten Karbür Zımba (Φ1,95-R0,2) ve Diğer Malzemeler
Parametre Tungsten Karbür Zımba HSS Delgi (M2 / ASP23) Karbür + Kaplamalı Zımba
Sertlik (HRA / HRC) 90,5 HRA (~74 HRC) 62-66 HRC 90 HRA + kaplama
TRS (MPa) 3000 - 3800 3500 - 4500 (daha sert) 2800 - 3500
Aşınma direnci ★★★★★ ★★★ ★★★★★
Talaş direnci ★★★★ (R0,2 nedeniyle) ★★★★★ ★★★☆
Uygun damgalama hızı Yüksek hız (800+ rpm) Orta-yüksek hız Yüksek hız
Hayat M2'ye Karşı 5 - 10* 1* 6 - 12*
Göreceli maliyet Orta-yüksek Düşük Yüksek
Önerilen kullanım Yüksek aşınma, mikro delikler, uzun ömür Genel görev, kolay değişim Kuru damgalama, yapışkan malzemeler

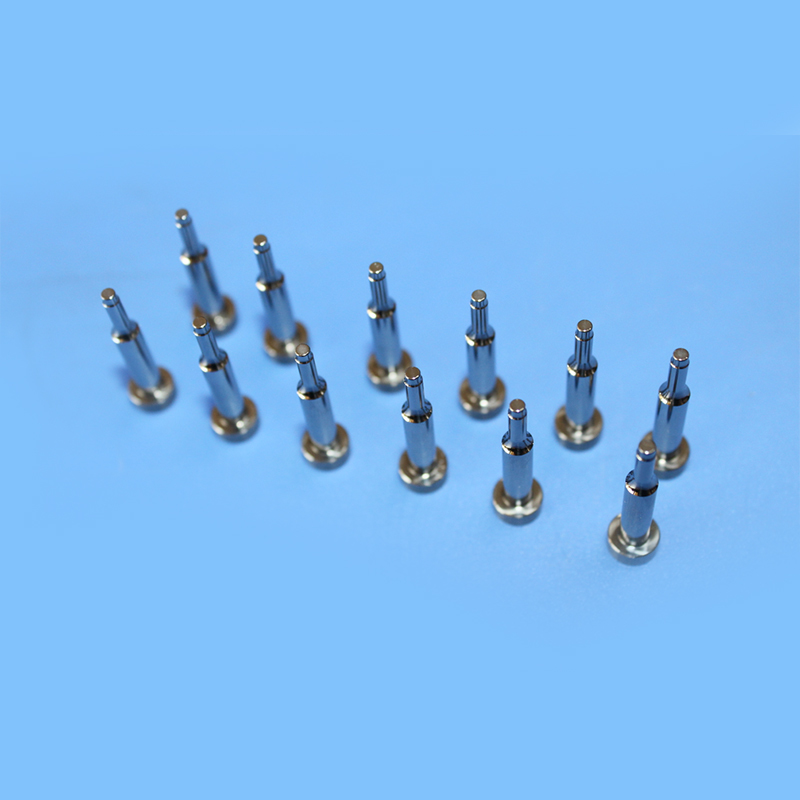

Tungsten Carbide Precision Punch - close-up view showing micro tip radius and mirror finish
