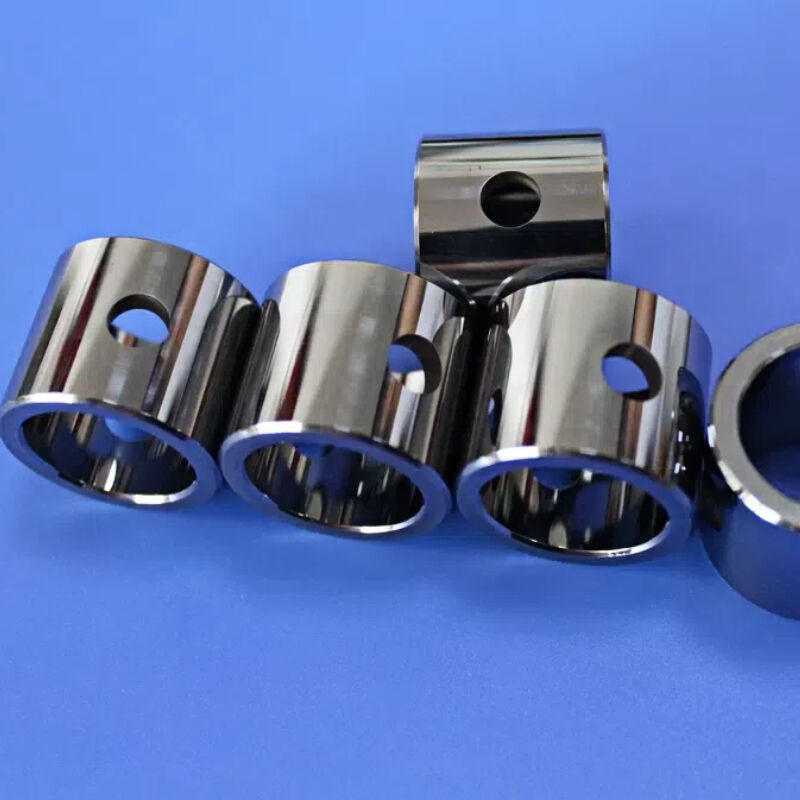

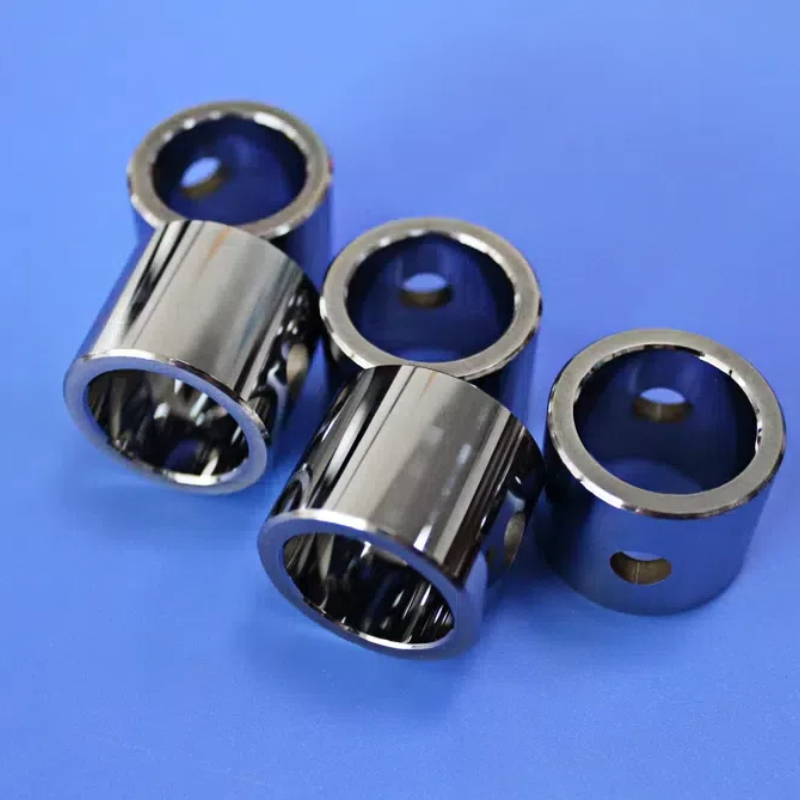

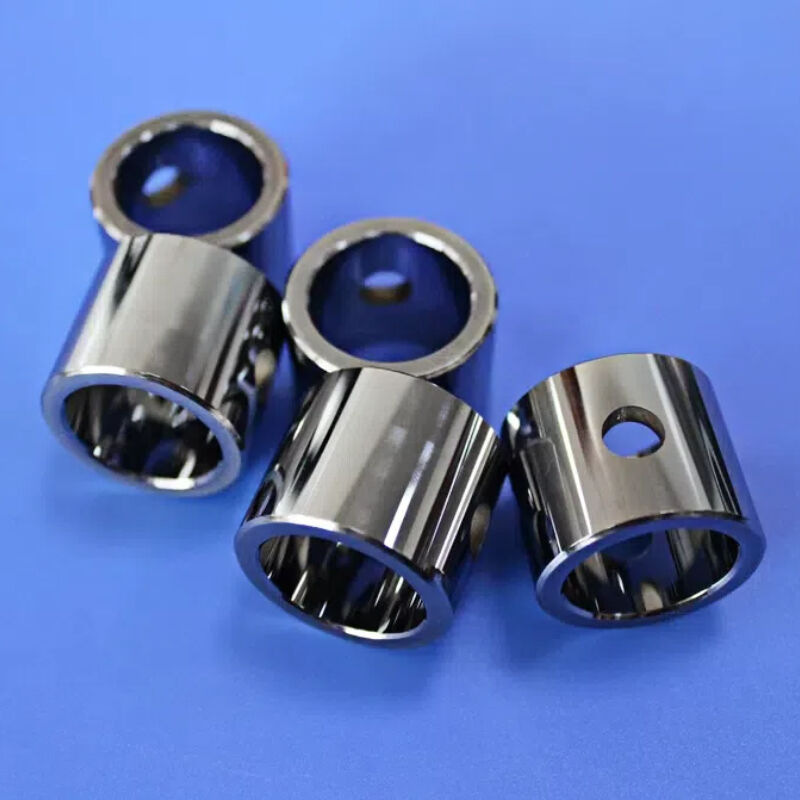

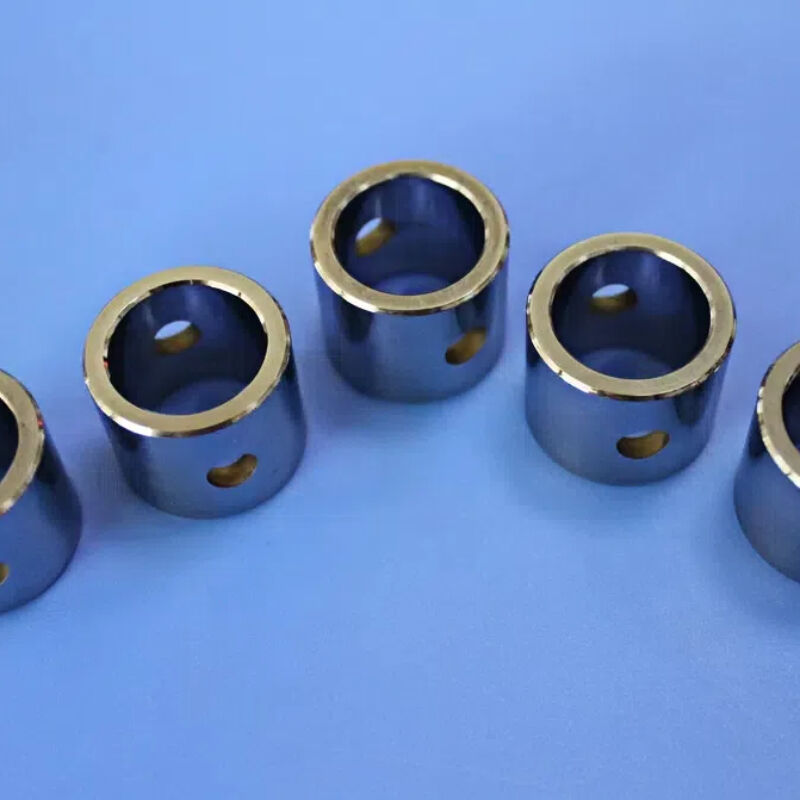

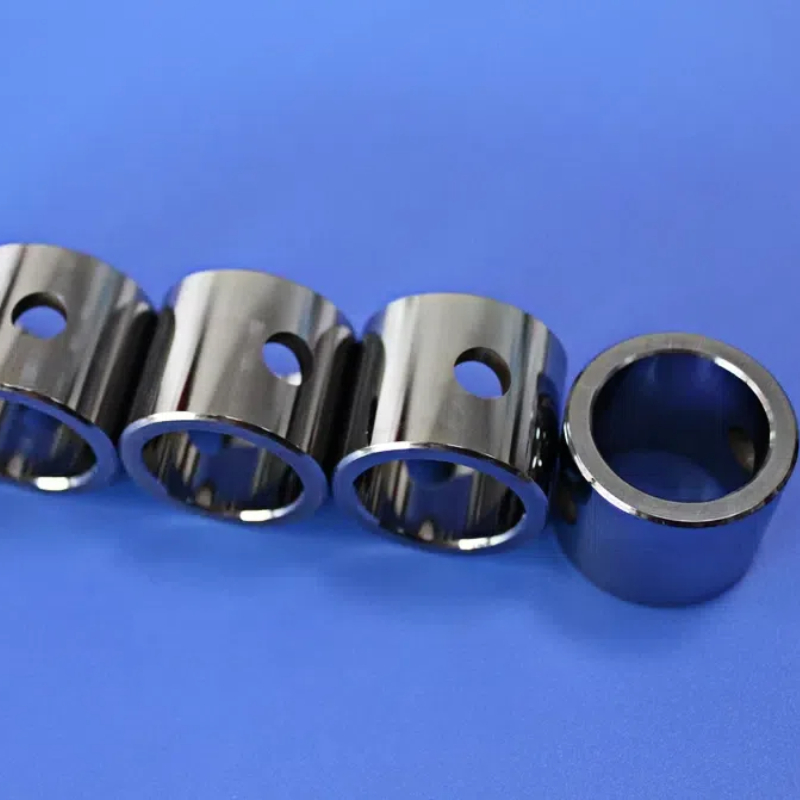

Magnetik olmayan alaşım destek ocağı İç kol WC-Ni santrifüjler ve pompalar için rulman kabuğu
Ürün Özet: Döner Montajların Yük Taşan Çekirdekleri
Yüksek hızlı dönen ekipmanlarda, santrifüjel ayrım sistemleri, karıştırıcılar, karıştırıcılar,pompalar ve dekanterler, dönen destek şaftı ile sabit koruma arasındaki arayüz, ekipman güvenilirliğini tanımlar.İşte burası.Destek çubuğunun iç kapağıfonksiyonlar: Radial ve eksenel yükleri emmek, hizalanmayı sürdürmek için tasarlanmış, şaft deliğinin veya kapamanın içine monte edilmiş hassas silindirli bir bileşen,ve hem asayı hem de montajı aşınmadan korur..
Bu kritik yük bölgesi manyetik duyarlı ortamlarda çalışırken, yarı iletken wafer işleme, MRI'ye bitişik tıbbi cihazlar,veya yüksek saflıkta ilaç karışımı standart çelik kabuklar kabul edilemez riskler: ürünleri kirleten manyetik çekim ve seri bütünlüğünü tehdit eden demir parçacık üretimi.
BizimKesinlik manyetik olmayan alaşım destek ocağı iç mangallarıGelişmiş WC-Ni (Tungsten Karbid-Nikel) alaşımından üretilen bu iç mangallar,Yük taşıma kapasitesi, mutlak manyetik nötralite ve olağanüstü aşınma direnci kombinasyonuDiğer malzemelerin tolere edilemediği uygulamalarda.
Teknik özellikler
| Parametreler |
Standart Kapasite |
Yüksek hassasiyet seçeneği |
| Malzeme Sınıfları |
WC-Ni (YN6, YN8, YN13+) |
Daha fazla korozyon direnci için WC-Ni-Cr |
| Sertlik |
89-92 HRA |
Her yerde tutarlı |
| Manyetik geçirgenlik |
< 1.002 seri sertifikalı |
< 1.001 elde edilebilir |
| Çalışma sıcaklığı |
800°C'ye kadar |
Malzeme bağımlısı |
| Özel Özellikler |
Yağlama çukurları, flensler, basamaklı kimlikler, eksenel yuvalar, yağ cepleri, montaj delikleri |
Müşteri çizimi başına |
Farklı İşlevler: Benzer Bileşenlerden Farklı
| Bileşen |
Görev |
Farklılığımız |
| Destek şaftı iç koltuk |
Yük taşıyan arayüz: Mühür boşluğunun içine monte edilmiş, radyal yükleri desteklemek, Mühür düzeni korumak ve pompa veya santrifüj takımlarında dönen / sabit arayüzleri korumak için tasarlanmıştır. |
Yük odaklı manyetik olmayan malzemeSadece düşük sürtünme değil, radyal ve eksenel yük direnci için optimize edilmiş |
| Kılavuz Köklemesi |
Aksyal/döner hareket için düşük sürtünme kılavuzu (örneğin, ejeksiyon çubukları, doğrusal kaydırıcılar) |
Önceki müşteri ürünü farklı işlevsel odak |
| Dış çapı halka |
OD tanımlı konumlandırma, rulman çizgisi veya aralıklayıcı |
Önceki müşteri ürünü |
| Vakum mühür |
Yüksek vakum koşullarında sızıntının önlenmesi |
Önceki müşteri ürünü |
Buİç elbiseile ayırt edilir.yük taşıma görevi¢Öncelikle milyonlarca çalışma döngüsünde şaft-ev arayüzünü korumak için basınç dayanıklılığı ve aşınma direnci için seçilmiştir.
Adı:: rulman kılıfı, destek kılıfı, iç rulman kılıfı, pompa şaftı kılıfı veya dönen destek kılıfı.
Performans Karşılaştırması: Neden WC-Ni Standart Seçenekleri Aşıyor
| Mülkiyet |
Tuvalet-Ni desteğimizin iç mangası |
Standart Paslanmaz Çelik Kol (316/304) |
Standart WC-Co kabuğu |
| Manyetik geçirgenlik |
< 1.002 (Manyetik olmayan) |
1.02-1.05 (Azıcık manyetik) |
1.5-2.0 (Manyetik) |
| Sertlik |
89-92 HRA |
~70-90 HRB |
89-92 HRA |
| Hayatı Takmak Karşısında Çelik |
10-50 kat daha uzun |
1× Ana hat |
Olağanüstü |
| Yük kapasitesi |
Yüksek (sıkıştırma > 4000 MPa) |
Orta derecede |
Çok Yüksek |
| Korozyona Direnci |
Mükemmel (Ni bağlayıcı) |
İyi (denizci sınıfı) |
Orta derecede (Co asitlere duyarlı) |
| Maksimum çalışma sıcaklığı. |
~800°C |
~425°C |
~800°C |
| İdeal Uygulama |
Kimyasal pompalar, dekanterler, yüksek saflıklı karıştırma |
Genel amaç |
Genel giyim,Mıknatıs hassas uygulamaları için değil |
Ana Uygulamalar ve Endüstriler
Destek çubuğunun iç kollarıAkışkanın sabit bir koruma içinde desteklenmesi gereken döner ekipmanlarda kritik bileşenlerdir:
Endüstriyel Merkezkaç Ayrımcılığı
- Merkezci destek yatakları
- Decanter taşıyıcı ocağı kolları
- Katı kabuk santrifüjünün iç kabukları
Süreç pompaları
- Kimyasal transfer pompası çubuğu destekleri
- Çamur pompası rulmanları
- Kriyojenik pompa iç kabukları
Karıştırma ve karıştırma sistemleri
- Yüksek kesici karıştırıcı ası kolları
- Karıştırıcı iç rulmanları
- Homogenizasyon destekleri
Farmasötik ve Biyo İşleme
- Yerinde temizlenmiş (CIP) karıştırıcı ocağı kolları
- Yüksek saflıklı biyoreaktör karıştırıcı destekleri
- Sanitasyon pompasının iç kabukları
Gıda ve İçecek İşleme
- Paslanmaz çelik pompa şaftı kolları
- Karıştırıcının hijyenik destek tulumları
- CIP uyumlu dönen arayüzler
Yarım iletken ve hassas üretim
- Wafer işleme robot ası destekleri
- Kimyasal-mekanik düzleştirme (CMP) pompa kasları
- Yüksek saflıklı kimyasal dağıtım pompası kafesleri
Kişiselleştirme yetenekleri
Destek asansörünün iç kollarıUygulama özel bileşenlerUzmanlık alanımız:Sipariş üzerine yapılan üretimİhtiyaçlarınıza göre:
| Özelleştirme Parametresi |
Seçenekler |
| Boyutları |
ID, OD, müşteri çizimi boyutu |
| Uygun Tipler |
Basınç ayar, kayma ayar, geçiş ayar açıklığı |
| Malzeme sınıfı |
YN6, YN8, YN13, WC-Ni-Cr, ince taneler |
| Yüzey Özellikleri |
Yağlama çukurları (spiral, eksenel, çapraz kapak), yağ cepleri, yağ tutma çukurları |
| Montaj Özellikleri |
Flanşlar, basamaklı OD'lar, anahtarlar, iplikli kimlik işaretleri, montaj delikleri |
| Özel Özellikler |
Bölünmüş koltuk tasarımları, eksenel portlar, sensör yuvaları |
| miktarı |
Tek prototipten büyük hacimli üretime |
Teknik bir danışmanlık veya özel bir teklif için bugün bizimle iletişime geçin.
